海灣防火門監控產品介紹
GST-LD-8308輸入/輸出接口：用于連接常閉防火門門磁、單常開防火門前端設備（電動閉門器等），實現輸出控制和輸入檢測。

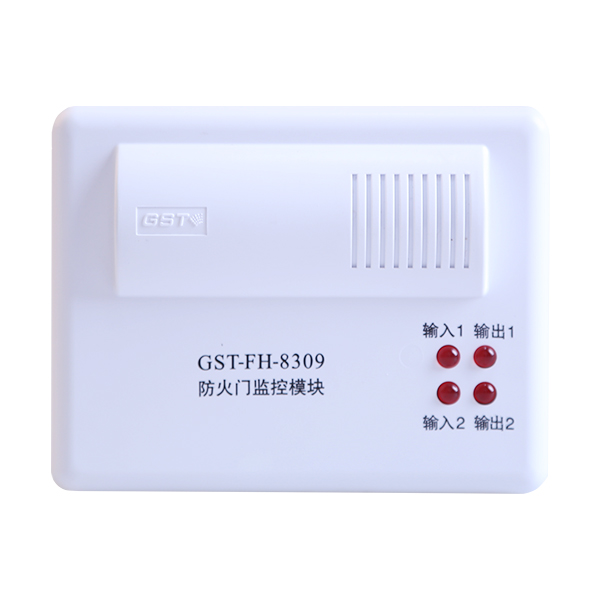

GST-FH-8309輸入/輸出接口：用于連接雙常開防火門前端設備，實現雙輸出控制和雙輸入檢測。

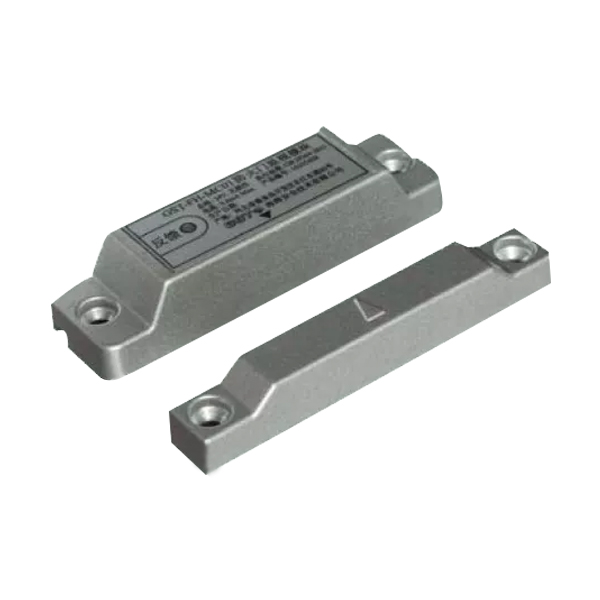

GST-FH-MC01防火門門磁開關:用于單常閉防火門，模塊門磁一體

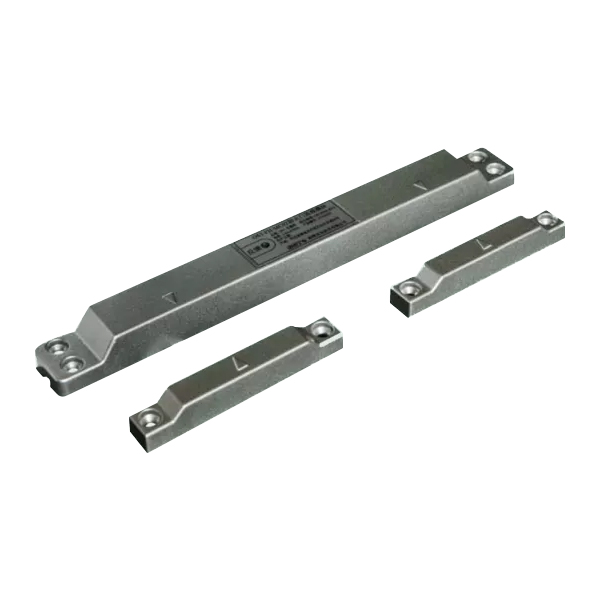

GST-FH-MC02防火門門磁開關:用于雙常閉防火門，模塊門磁一體

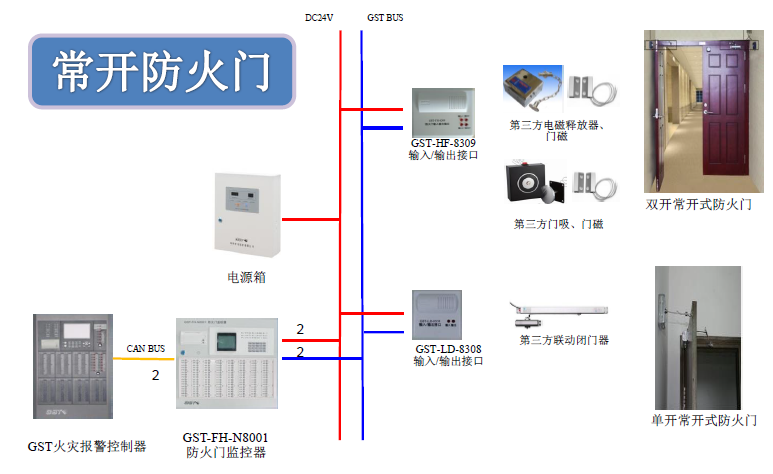

二、海灣防火門監控系統圖
三、海灣防火門監控系統配置說明
三、海灣防火門監控系統配置說明
| 常開防火門 | |
| 單常開 | 主機+ 8308接口*1+聯動閉門器/(電磁釋放器+門磁）+ 電源箱 |
| 雙常開 | 主機+ 8309接口*1+聯動閉門器/(電磁釋放器+門磁）+ 電源箱 |
| 常閉防火門 | |
| 單常閉 | 主機 + MC01*1 |
| 雙常閉 | 主機 + MC02*1 |
|
主機配置數量： 可依據( 8309 + 8308 + MC01 + MC02)總和 ÷ 256來計算；同時需綜合考慮布線方便、回路分配、及現場工程實際需求等因素 |
|
|
電源箱配置要求： 1、電源線長度200米，線徑2.5mm 線纜 1)、防火門監控器輸出電源(1.5A)：可帶15只8308接口或7只8309接口； 2)、GST-DY-100智能電源箱(4A)：可帶50只8308接口或25只8309接口； 3)、GST-DY-200智能電源箱(6A)：可帶70只8308接口或35只8309接口； 2、電源線長度500米，線徑2.5mm 線纜 1)、防火門監控器輸出電源(1.5A)：可帶7只8308接口或3只8309接口； 2)、GST-DY-100智能電源箱(4A)：可帶20只8308接口或10只8309接口； 3)、GST-DY-200智能電源箱(6A)：可帶30只8308接口或15只8309接口； |
|
