海灣JB-QB-GSTN1500火災報警控制器(聯動型)

作者:海灣消防文章來源：http://m.qhjuheng.com/ [大中小]

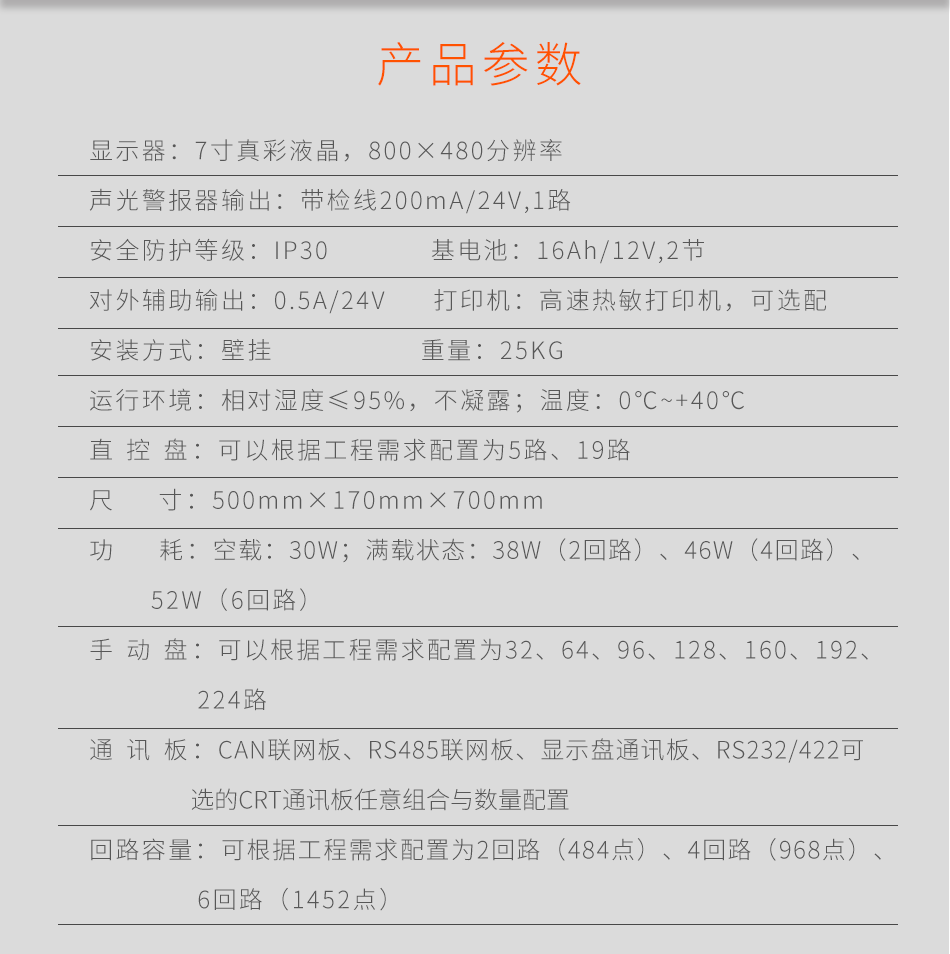

海灣JB-QB-GSTN1500火災報警控制器(聯動型)參數

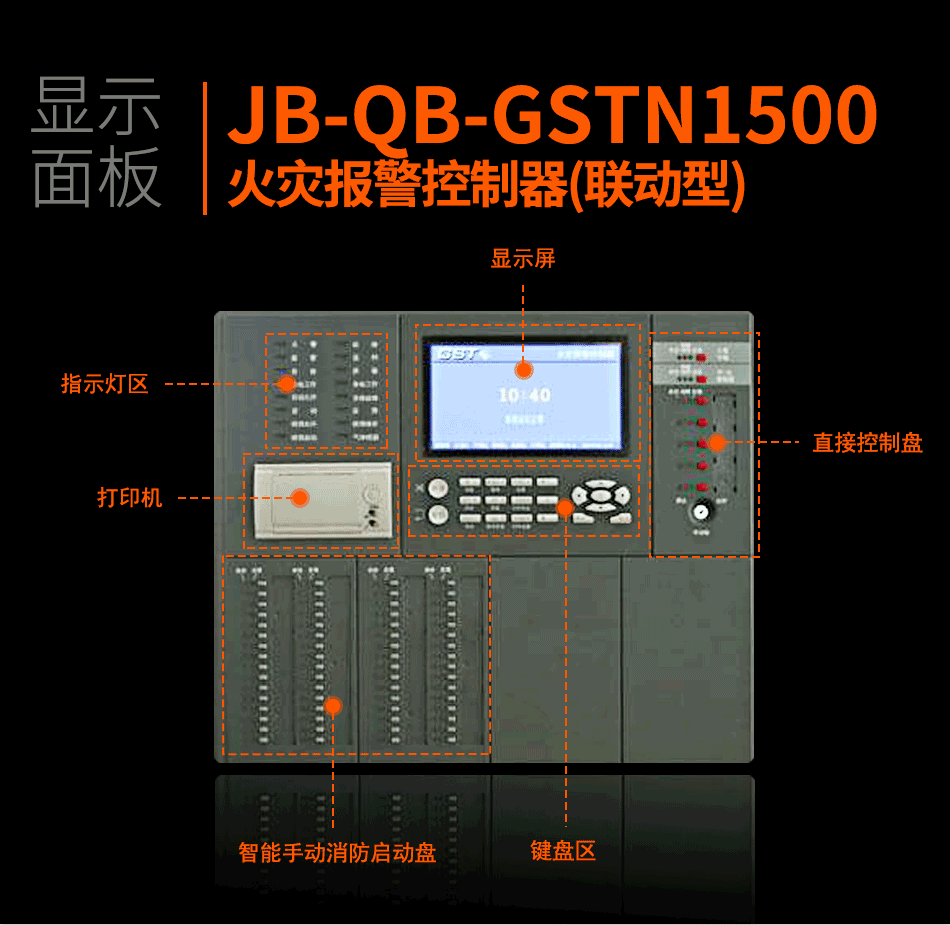

海灣JB-QB-GSTN1500火災報警控制器(聯動型)顯示面板

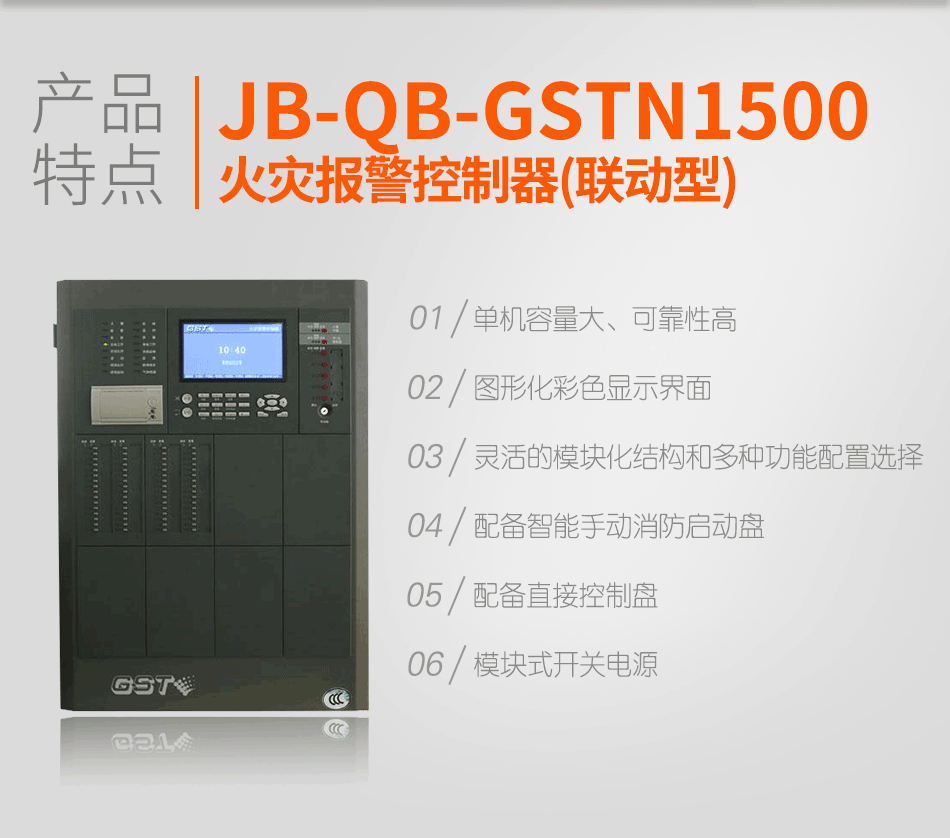

海灣JB-QB-GSTN1500火災報警控制器(聯動型)特點

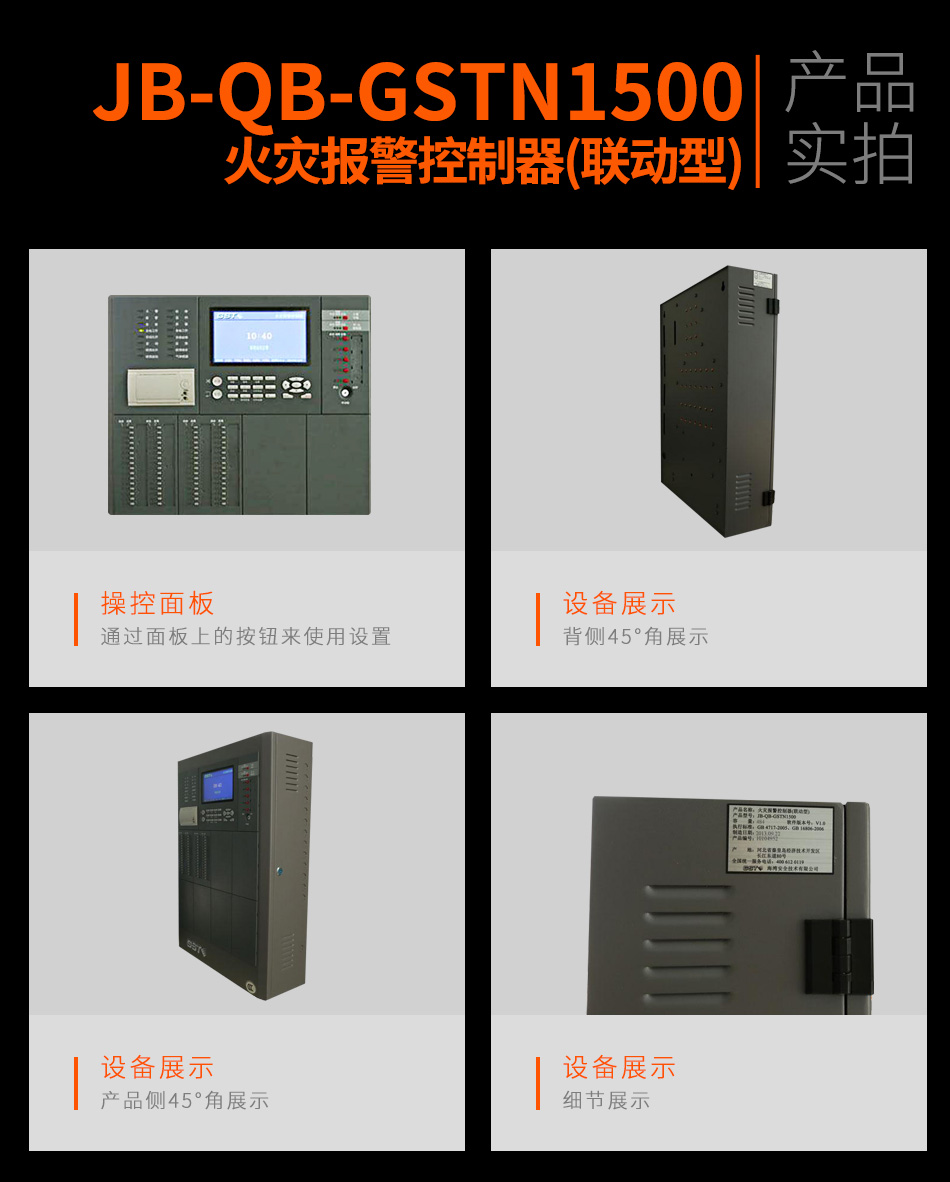

海灣JB-QB-GSTN1500火災報警控制器(聯動型)實拍

一、海灣JB-QB-GSTN1500火災報警控制器（聯動型）產品概述：

　　JB-QB-GSTN1500火災報警控制器(聯動型)符合新國標的新一代大點數壁掛控制器，滿足即將頒布的GB50116-2013火災自動報警系統設計規范要求，外觀和功能較原有海灣GST500壁掛控制器有大幅提升。

　　海灣JB-QB-GSTN1500火災報警控制器（聯動型）采用壁掛式箱體，單臺容量可達6個回路總計1452個總線制報警聯動點，充分滿足大型單體建筑中的區域消防報警系統的設計要求。

　　主要特點如下：

　　(1)單機容量大、可靠性高。本控制器采用壁掛式箱體，單臺容量可達6個回路總計1452個總線制報警聯動點，充分滿足大型單體建筑中的區域消防報警系統的設計要求。每條回路分別配備一個模塊電源對總線設備供電，不同總線間真正實現了電氣隔離，一條總線的短路、接地故障不影響其它總線的正常工作，完全摒除了不同總線間的電氣干擾。不論對聯動類還是報警類總線設備，控制器都設有不掉電備份，保證系統調試完成時注冊到的設備全部受到監控。

　　(2)圖形化彩色顯示界面。本控制器采用圖形化彩色顯示界面，不同信息采用不同窗口顯示，窗口顏色不同，界面清晰易懂、方便直觀，通過簡單的操作（通過鍵盤的數字鍵或方向鍵操作）就可實現系統提供的多種功能。

　　(3)靈活的模塊化結構和多種功能配置選擇。本控制器主控部分由接口統一的各類功能模塊組成，配置極為靈活方便，通過調整接入的回路板數實現總線設備從1點到1452點間的任意配置，若接入通訊板、CRT板和火警輸出板，系統還可以提供與火災顯示盤、CRT和火警傳輸設備連接所需的標準接口。

　　(4)配備智能手動消防啟動盤。本控制器配接智能手動消防啟動盤，智能手動消防啟動盤上的每一個啟/停鍵均可通過定義與系統所連接的任意一個總線設備關聯，完成對該總線制聯動設備的啟/停控制，徹底解決了報警聯動一體化系統的工程布線、設備配置及安裝調試存在的固有問題。

　　(5)配備直接控制盤。本控制器配備直接控制盤，可對消防泵、排煙機、送風機等重要設備進行直接控制。本控制盤具有輸出線斷路、短路和接反故障檢測以及指示燈檢測功能，這些檢測功能可最大限度的保障控制盤本身及其與重要設備之間連接的可靠性。

　　(6)模塊式開關電源。模塊式開關電源可在寬電電壓范圍內高效節能運行，合理的充電電路和可靠的多級保護延長了電池的使用壽命。

二、海灣JB-QB-GSTN1500火災報警控制器(聯動型)主要技術指標

　　(1)液晶屏規格：800×480點，7.0英寸彩色液晶屏。

　　(2)控制器容量：

　　a.最大6個總線制回路，每回路242個編碼地址點。

　　b.標配手動盤2塊，64路，可根據工程實際配置為最多8塊，256路。

　　c.標配直控盤6路，可根據工程需求配置為20路。　　(3)線制

線制連接線距離數量

24V 無極性?xún)煽偩€ ≥1.0 mm2 雙絞線 <1.5km 242 只探測器或模塊

RS-232 總線三芯屏蔽線 <15m 1 臺CRT

直控盤輸出線（二線制） 1.0mm2≤導線截面≤2.0mm2 BV 線 <1.0km

　　(4)使用環境：溫度：0℃～＋40℃　　相對濕度≤95％，不結露

　　(5)電源：主電:交流220V(2A)電壓變化范圍＋10%～－15%　　控制器備電：直流24V/16Ah密封鉛酸電池，2節

　　(6)監控功耗=基本功耗35W（空載）+單塊回路板監控功耗6W（484個總線設備）*回路板數

　　(7)報警功耗=基本功耗35W（空載）+單塊回路板報警功耗7W（484個總線設備）*回路板數+10W（24V對外輸出）

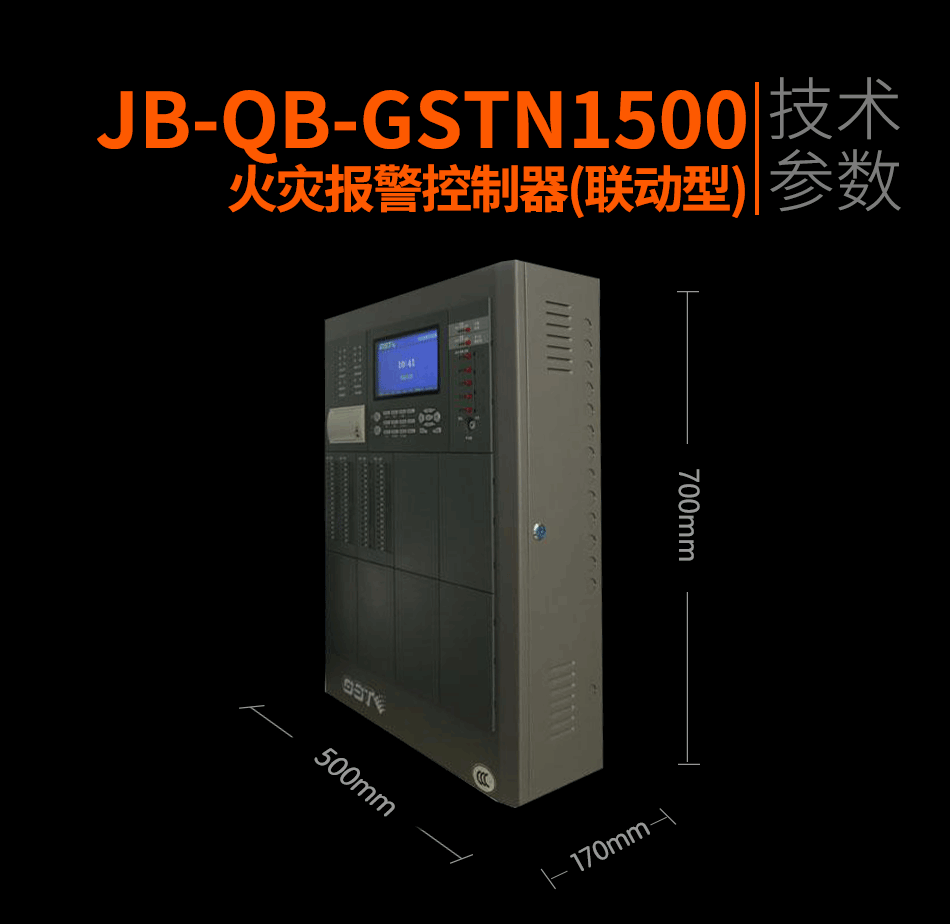

　　(8)外形尺寸：（長×寬×高）：500mm×170mm×700mm

三、海灣JB-QB-GSTN1500火災報警控制器(聯動型)結構特征、安裝與布線

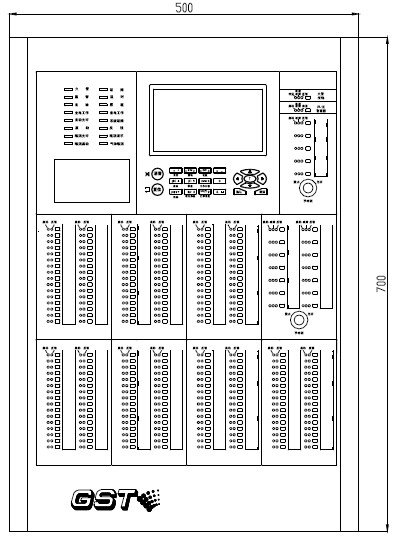

　　海灣JB-QB-GSTN1500火災報警控制器(聯動型)的外形如圖1所示：

JB-QB-GSTN1500火災報警控制器(聯動型)的外形

圖1

　　控制器外接線端子示意圖如圖2所示：

控制器外接線端子示意圖　

圖2

　　端子說明：

　　L、N、PE：交流220V接線端子及機箱保護接地線端子；

　　Zn_1、Zn_2（n=1~6）：探測器總線（無極性）；

　　An、Bn（n=1~5）：火警傳輸設備、火災顯示盤、控制器聯網設備的通訊總線；

　　火警傳輸A、B：連接火警傳輸設備通訊總線端子（選配）；

　　火災顯示盤A、B：連接火災顯示盤的通訊總線端子；

　　CAN聯網H、L：連接其它各類控制器的通訊總線端子（選配）；

　　24V+、24V-：24V/0.5A輔助電源輸出端子；　　

　　FO1、FO2：火警輸出端子，觸點輸出（可設置為常開或常閉），觸點最大容量2A/30VDC或1A/125VAC；

　　S+、S-：警鈴輸出端子，24V/0.2A有源輸出；

　　Cn+、Cn-（n=1~19）：直控輸出端子。

　　布線要求：接線宜采用BV銅芯導線，1.0mm²≤導線截面積≤2.0mm²。

四、產品參數對比-N1500與GST500壁掛主機對比：

外觀與配臵		JB-QB-GSTN1500控制器	JB-QB-GST500控制器
	主CPU	32位高速處理器	8位低速單片機
	回路板與監控點	支持1、2、3塊雙回路板。最大點數1452	支持1塊雙回路板，最大點數484
	手動盤數量	標配64路，可最多擴至256路（32*8塊）	標配64路，不能擴展
	直控點數量	標配6路（其中一路為聲光警報輸出），可擴至20路	標配10路，不能擴展
	按鍵形式	橡膠按鍵	面膜按鍵
	記錄容量	10000條歷史記錄 1000條火警記錄 1000條操作記錄	1000條歷史記錄 1000條火警記錄 500條操作記錄
安裝與布線	顯示器	7寸真彩800x480分辨率液晶顯示器	5.7寸單色320x240顯示器

	安裝方式	壁掛式安裝	壁掛式安裝
	配接廣播電話	不能	不能
	配接總線制火災顯示盤	能	不能
	直控盤	2線配合8302C模塊	3線

外觀與配臵		JB-QB-GSTN1500控制器	GST5000
	主CPU	32位高速處理器	8位低速單片機
	回路板與監控點	支持1、2、3塊雙回路板。最大點數1452	最多支持10塊雙回路板，最大點數4840
	手動盤數量	標配64路，可最多擴至256路（32*8塊）	標配128路，可擴展
	直控點數量	標配6路（其中一路為聲光警報輸出），可擴至20路	標配14路，可擴展
	按鍵形式	橡膠按鍵	面膜按鍵
	記錄容量	10000條歷史記錄火警記錄 1000條操作記錄	1000條歷史記錄 1000條火警記錄 500條操作記錄
安裝與布線	顯示器	7寸真彩800x480分辨率液晶顯示器	5.7寸單色320x240顯示器

	安裝方式	壁掛式安裝	琴臺、立柜式安裝
	配接廣播電話	不能	能
	配接總線制火災顯示盤	能	不能
	直控盤	2線配合8302C模塊	3線

五、JB-QB-GSTN1500火災報警控制器（聯動型）技術參數：

顯示器	7寸真彩液晶，800×480分辨率
回路容量	可根據工程需求配置為2回路（484點）、4回路（968點）、6回路（1452點）
手動盤	可以根據工程需求配置為32、64、96、128、160、192、224路
直控盤	可以根據工程需求配置為5路、19路
對外輔助輸出	0.5A/24V
聲光警報器輸出	帶檢線200mA/24V,1路
通訊板	CAN聯網板、RS485聯網板、顯示盤通訊板、RS232/422可選的CRT通訊板任意組合與數量配置
打印機	高速熱敏打印機，可選配
運行環境	相對濕度≤95%，不凝露；溫度：0℃~+40℃
安全防護等級	IP30
基電池	16Ah/12V,2節
功耗	空載：30W；滿載狀態：38W（2回路）、46W（4回路）、52W（6回路）
安裝方式	壁掛
尺寸	500mm×170mm×700mm
重量	25KG

了解更多JB-QB-GSTN1500火災報警控制器（聯動型）技術資料請點擊下載智淼君安（江蘇）消防工程技術有限公司http://m.qhjuheng.com/
